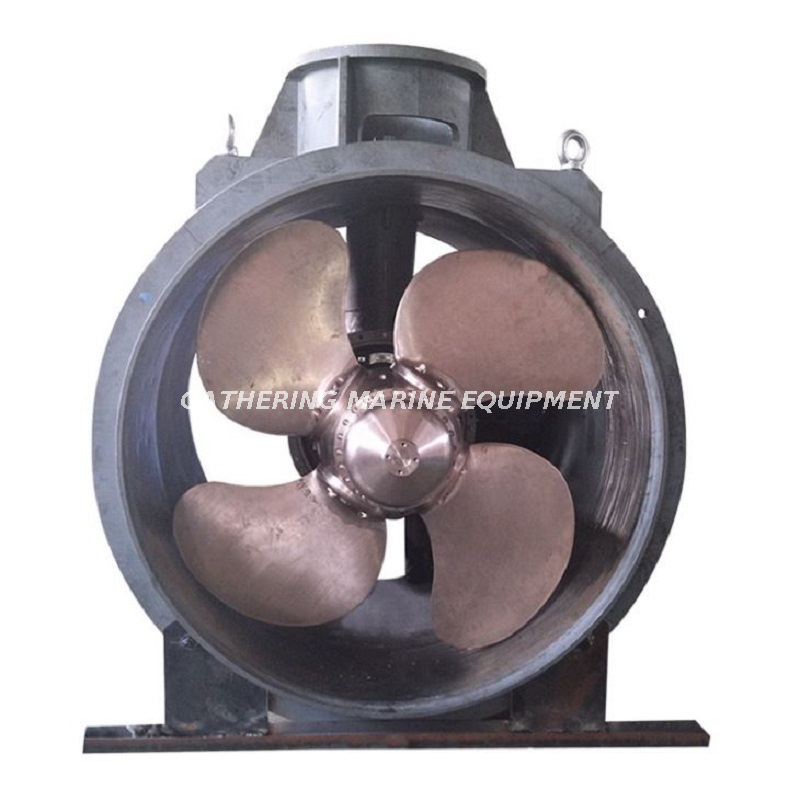

Marine Bow Thruster
Marine Bow Thruster is a propulsion device located at the bow or stern part of the vessel, and provides lateral thrust and turn the vessel to port and starboard without forward motion, making the vessel more maneuvering in tight areas.
Type | Propeller Dia. | Input power max. | Input | Frequency | Reduction Ratio | Inner dia. | Length | Max. thrust | |
mm | Kw | Hp | rpm | Hz | Z1/Z2 | mm | mm | KN | |
SCT90-CP | 900 | 235 | 320 | 1450 | 50 | 2.706 | 918 | 820 | 37.6 |
250 | 340 | 1750 | 60 | 40 | |||||
SCT100-CP | 1000 | 290 | 394 | 1450 | 50 | 2.846 | 1020 | 900 | 46.4 |
310 | 422 | 1750 | 60 | 49.6 | |||||
SCT110-CP | 1100 | 350 | 476 | 1450 | 50 | 3.09 | 1120 | 1000 | 56 |
380 | 517 | 1750 | 60 | 60.8 | |||||
SCT120-CP | 1200 | 420 | 571 | 1450 | 50 | 3.417 | 1220 | 1050 | 67.2 |
450 | 612 | 1750 | 60 | 72 | |||||
SCT130-CP | 1300 | 490 | 666 | 1450 | 50 | 3.78 | 1328 | 1160 | 78.4 |
530 | 721 | 1750 | 60 | 84.8 | |||||
SCT148-CP | 1480 | 550 | 748 | 1450 | 50 | 4.083 | 1510 | 1260 | 88 |
580 | 789 | 1750 | 60 | 92.5 | |||||
SCT165-CP | 1650 | 680 | 925 | 1450 | 50 | 4.545 | 1680 | 1400 | 108 |
820 | 1115 | 1750 | 60 | 130 | |||||
SCT180-CP | 1800 | 1020 | 1387 | 1450 | 50 | 4.75 | 1830 | 1550 | 163.2 |
930 | 1265 | 1160 | 60 | 148.8 | |||||
SCT200-CP | 2000 | 1250 | 1700 | 1450 | 50 | 4.727 | 2030 | 1700 | 200 |
1150 | 1564 | 1160 | 60 | 184 | |||||
960 | 1306 | 980 | 50 | 153.6 | |||||
SCT220-CP | 2200 | 1400 | 1904 | 980 | 4.364 | 2230 | 1880 | 224 | |
1530 | 2081 | 1160 | 60 | 244.8 | |||||
SCT240-CP | 2400 | 1660 | 2258 | 980 | 50 | 4.727 | 2430 | 2040 | 265.6 |
1800 | 2448 | 1160 | 60 | 288 | |||||
SCT260-CP | 2600 | 2100 | 2856 | 980 | 50 | 4.636 | 2632 | 2210 | 336 |
1950 | 2652 | 880 | 60 | 312 | |||||
SCT280-CP | 2800 | 2450 | 3332 | 980 | 50 | 4.917 | 2836 | 2380 | 392 |
2250 | 3060 | 880 | 60 | 360 | |||||
SCT300-CP | 3000 | 2600 | 3536 | 730 | 50 | 4.583 | 3040 | 2550 | 416 |
2800 | 3808 | 880 | 60 | 448 | |||||
SCT330-CP | 3300 | 2900 | 3944 | 730 | 50 | 5.207 | 3340 | 2800 | 464 |
3150 | 4284 | 880 | 60 | 504 |

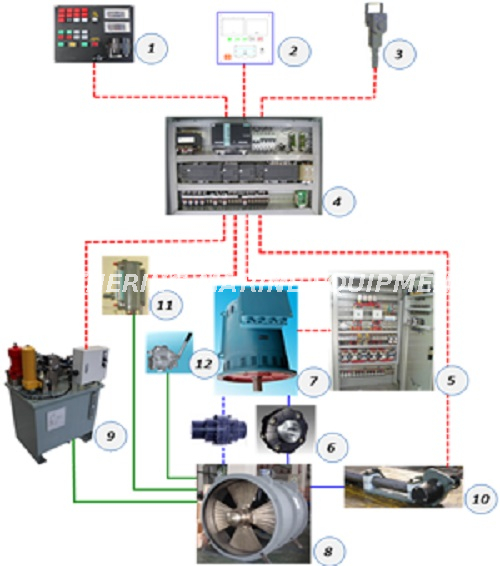

Tunnel Thrust Arrangement
1.Bridge control panel
2.Broadside control panel
3.Portable control
4.Central control unit
5.Drive motor starter with built-in load sensing device
6.Coupling
7.Drive motor
8.Tunnel thruster unit
9.Hydraulic unit with electric pump&control valve
10.Pitch transmitter
11.Gravity tank
12.Hand pump
Marine Bow Thruster
Marine Bow Thruster is a propulsion device located at the bow or stern part of the vessel, and provides lateral thrust and turn the vessel to port and starboard without forward motion, making the vessel more maneuvering in tight areas.
Type | Propeller Dia. | Input power max. | Input | Frequency | Reduction Ratio | Inner dia. | Length | Max. thrust | |
mm | Kw | Hp | rpm | Hz | Z1/Z2 | mm | mm | KN | |
SCT90-CP | 900 | 235 | 320 | 1450 | 50 | 2.706 | 918 | 820 | 37.6 |
250 | 340 | 1750 | 60 | 40 | |||||
SCT100-CP | 1000 | 290 | 394 | 1450 | 50 | 2.846 | 1020 | 900 | 46.4 |
310 | 422 | 1750 | 60 | 49.6 | |||||
SCT110-CP | 1100 | 350 | 476 | 1450 | 50 | 3.09 | 1120 | 1000 | 56 |
380 | 517 | 1750 | 60 | 60.8 | |||||
SCT120-CP | 1200 | 420 | 571 | 1450 | 50 | 3.417 | 1220 | 1050 | 67.2 |
450 | 612 | 1750 | 60 | 72 | |||||
SCT130-CP | 1300 | 490 | 666 | 1450 | 50 | 3.78 | 1328 | 1160 | 78.4 |
530 | 721 | 1750 | 60 | 84.8 | |||||
SCT148-CP | 1480 | 550 | 748 | 1450 | 50 | 4.083 | 1510 | 1260 | 88 |
580 | 789 | 1750 | 60 | 92.5 | |||||
SCT165-CP | 1650 | 680 | 925 | 1450 | 50 | 4.545 | 1680 | 1400 | 108 |
820 | 1115 | 1750 | 60 | 130 | |||||
SCT180-CP | 1800 | 1020 | 1387 | 1450 | 50 | 4.75 | 1830 | 1550 | 163.2 |
930 | 1265 | 1160 | 60 | 148.8 | |||||
SCT200-CP | 2000 | 1250 | 1700 | 1450 | 50 | 4.727 | 2030 | 1700 | 200 |
1150 | 1564 | 1160 | 60 | 184 | |||||
960 | 1306 | 980 | 50 | 153.6 | |||||
SCT220-CP | 2200 | 1400 | 1904 | 980 | 4.364 | 2230 | 1880 | 224 | |
1530 | 2081 | 1160 | 60 | 244.8 | |||||
SCT240-CP | 2400 | 1660 | 2258 | 980 | 50 | 4.727 | 2430 | 2040 | 265.6 |
1800 | 2448 | 1160 | 60 | 288 | |||||
SCT260-CP | 2600 | 2100 | 2856 | 980 | 50 | 4.636 | 2632 | 2210 | 336 |
1950 | 2652 | 880 | 60 | 312 | |||||
SCT280-CP | 2800 | 2450 | 3332 | 980 | 50 | 4.917 | 2836 | 2380 | 392 |
2250 | 3060 | 880 | 60 | 360 | |||||
SCT300-CP | 3000 | 2600 | 3536 | 730 | 50 | 4.583 | 3040 | 2550 | 416 |
2800 | 3808 | 880 | 60 | 448 | |||||
SCT330-CP | 3300 | 2900 | 3944 | 730 | 50 | 5.207 | 3340 | 2800 | 464 |
3150 | 4284 | 880 | 60 | 504 |
Tunnel Thrust Arrangement
1.Bridge control panel
2.Broadside control panel
3.Portable control
4.Central control unit
5.Drive motor starter with built-in load sensing device
6.Coupling
7.Drive motor
8.Tunnel thruster unit
9.Hydraulic unit with electric pump&control valve
10.Pitch transmitter
11.Gravity tank
12.Hand pump

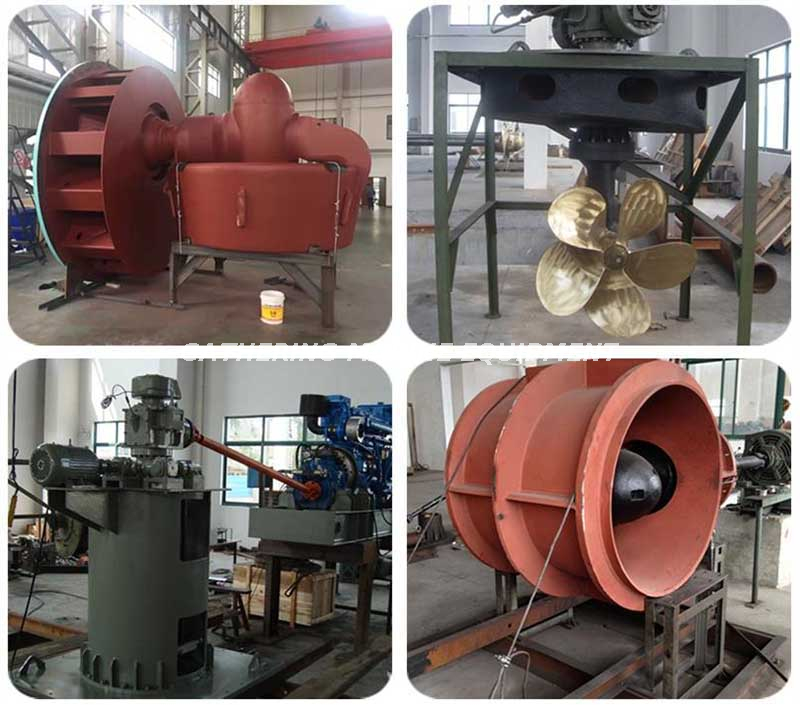

| Input power max. | Input rpm [rpm] | Propeller rpm max. | Max. Dia. [mm] | Weight[Kg] | |||
KW | HP | No nozzle | With nozzle | No nozzle | No nozzle | |||
SZP 5A | 50 | 68 | 2400 / 2200 / 2000 / 1800 | 1350 | 450 | 420 | 65 | |
SZP 5B | 1500 / 1200 / 1000 | 78 | ||||||
SZP 8A | 80 | 109 | 2200 / 2000 / 1800 / 1600 | 1055 | 580 | 550 | 115 | |
SZP 8B | 1500 / 1200 / 1000 / 900 | 138 | ||||||
SZP 10A | 100 | 136 | 2200 / 2000 / 1800 / 1600 | 926 | 660 | 630 | 190 | |
SZP 10B | 1500 / 1200 / 1000 / 900 | 228 | ||||||
SZP 15A | 150 | 204 | 2200 / 2000 / 1800 / 1600 | 764 | 836 | 800 | 770 | 280 |
SZP 15B | 1500 / 1200 / 1000 / 900 | 336 | ||||||
SZP 20A | 200 | 272 | 2000 / 1800 / 1600 / 1500 | 644 | 728 | 920 | 880 | 365 |
SZP 20B | 1200 / 1000 / 900 / 800 | 438 | ||||||
SZP 25A | 250 | 340 | 2000 / 1800 / 1600 / 1500 | 582 | 640 | 1050 | 1000 | 1170 |
SZP 25B | 1200 / 1000 / 900 / 800 | 1405 | ||||||
SZP 30A | 300 | 408 | 2000 / 1800 / 1600 / 1500 | 531 | 556 | 1150 | 1100 | 1370 |
SZP 30B | 1200 / 1000 / 900 / 800 | 1645 | ||||||
SZP 35A | 350 | 476 | 2000 / 1800 / 1600 / 1500 | 477 | 522.5 | 1230 | 1175 | 1735 |
SZP 35B | 1200 / 1000 / 900 / 800 | 2082 | ||||||
SZP 40A | 400 | 544 | 1800 / 1500 / 1200 | 463 | 489 | 1320 | 1250 | 2100 |
SZP 40B | 1000 / 900 / 825 / 750 / 600 | 2520 | ||||||
SZP 50A | 500 | 680 | 1800 / 1500 / 1200 | 413 | 436 | 1480 | 1400 | 2500 |
SZP 50B | 1000 / 900 / 825 / 750 / 600 | 2750 | ||||||
SZP 60A | 600 | 816 | 1800 / 1600 / 1500 / 1200 | 377 | 407 | 1620 | 1500 | 2800 |
SZP 60B | 1000 / 900 / 825 / 750 / 600 | 3080 | ||||||
SZP 75A | 750 | 1020 | 1800 / 1600 / 1500 / 1200 | 339 | 408.6 | 1800 | 1680 | 4500 |
SZP 75B | 1000 / 900 / 825 / 750 / 600 | 4950 | ||||||
SZP 90A | 900 | 1224 | 1800 / 1600 / 1500 / 1200 | 306 | 380 | 2000 | 1800 | 6000 |
SZP 90B | 1000 / 900 / 825 / 750 / 600 | 6600 | ||||||
SZP 110A | 1105 | 1503 | 1800 / 1600 / 1500 / 1200 | 278 | 360 | 2200 | 2000 | 7000 |
SZP 110B | 1000 / 900 / 825 / 750 / 600 | 7700 | ||||||
SZP 130A | 1325 | 1802 | 1800 / 1600 / 1500 / 1200 | 255 | 307 | 2400 | 2150 | 18000 |
SZP 130B | 1000 / 900 / 825 / 750 / 600 | |||||||
SZP 150A | 1500 | 2040 | 1800 / 1600 / 1500 / 1200 | 240 | 278 | 2550 | 2300 | 20000 |
SZP 150B | 1000 / 900 / 825 / 750 / 600 | |||||||
SZP 170A | 1765 | 2400 | 1600 / 1500 / 1200 / 1000 | 222 | 256 | 2750 | 2500 | 22000 |
SZP 170B | 900 / 825 / 750 / 550 | |||||||
SZP 190A | 1912 | 2600 | 1600 / 1500 / 1200 / 1000 | 210 | 246 | 2900 | 2600 | 24000 |
SZP 190B | 900 / 825 / 750 / 550 | |||||||
SZP 220A | 2206 | 3000 | 1600 / 1500 / 1200 / 1000 | 196 | 226 | 3100 | 2800 | 28000 |
SZP 220B | 900 / 825 / 750 / 550 | |||||||
SZP 260A | 2600 | 3536 | 1600 / 1500 / 1200 / 1000 | 180 | 213 | 3400 | 3000 | 41000 |
SZP 260B | 900 / 825 / 750 / 550 | |||||||
SZP 300A | 3000 | 4080 | 1600 / 1500 / 1200 / 1000 | 168 | 198 | 3650 | 3250 | 53000 |
SZP 300B | 900 / 825 / 750 / 550 |
